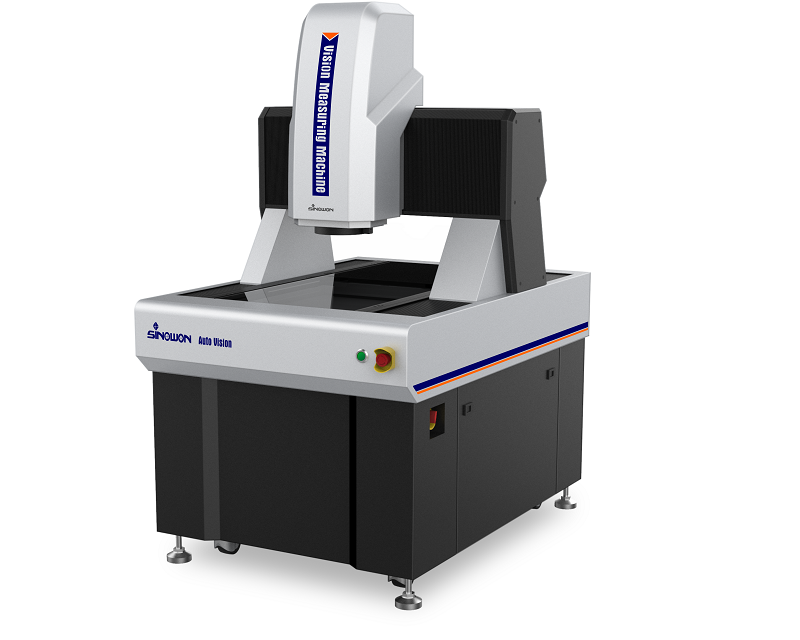

Характеристики:
² Подвижная портальная конструкция, отсутствие инерционных сил на деталь при измерении;
² Высокоточные сервоприводы осей X/Y/Z и зума;
² Высококачественные гранитные основание и портал, для обеспечения высокой стабильности и точности;
² Высокоточная линейная шкала открытого типа с разрешением 0,1 мкм;
² Высококачественный зум-объектив и цветная камера высокого разрешения обеспечивают четкое изображение без искажений;
² Программируемое верхнее 5-кольцевое 8-секционное светодиодное освещение, 256 градаций яркости;
² Функциональное и простое в использовании программное обеспечение iMeasuring, позволяющее значительно повысить качество и скорость контроля;
² Работа с CAD моделями и обратный инжиниринг;
² Сравнение с CAD моделью, с графическим отображением отклонения формы;
² Опционально: лазерный, конфокальный, контактный датчик;
² Большие возможности по формированию отчета в текстовом, табличном, графическом и фотографическом вариантах;
Техническая спецификация:
Модель |
AutoVision 432 |
AutoVision 542 |
AutoVision 652 |
AutoVision 862 |
|||||||
Диапазон измерений по осям X/Y |
400x300мм |
500x400мм |
600x500мм |
800x600мм |
|||||||
Диапазон изм. по оси Z |
200мм |
||||||||||
Разрешение шкал X/Y/Z |
0,1 мкм |
||||||||||
Управление |
Джойстик на пульте управления, Мышь, Автоматическое управление по программе |
||||||||||
Погрешность измерений X/Y не более |
(2+L/200) мкм |
||||||||||
Погрешность измерений Z не более |
(4,5+L/200) мкм |
||||||||||
Камера |
Цветная CCD камера высокого разрешения |
||||||||||
Оптика |
6.5X объектив с высокой разрешающей способностью |
||||||||||
Оптическое увеличение: 0.7X~4.5X; Увеличение на экране: 26X~344X (опционально 13X~1260X) |
|||||||||||
Поле зрения (мм) (Диагональ * Горизонталь*Вертикаль) |
Увеличение |
0.7x |
1x |
2.0x |
3.0x |
4x |
4.5x |
||||
CCD |
11.43x9.14x6.86 |
8.00x6.40x4.80 |
4.00x3.20x2.4 |
2.67x2.13x1.60 |
2.00x1.60x1.20 |
1.78x1.42x1.07 |
|||||
Программно-управляемое освещение |
Верхнее: Регулируемое 5-колец 8-секторов светодиодное кольцевое освещение |
||||||||||
Нижнее: Светодиодное параллельное освещение |
|||||||||||
Верхнее коаксиальное освещение |
|||||||||||
Программное обеспечение |
iMeasuring / Rational DMIS |
||||||||||
Грузоподъемность рабочего стола |
30 кг при нагрузке на стекло, 70 кг на раму |
||||||||||
Нормальные условия |
Температура: 20°C±2°C; изменение температуры: <2°C/ч |
||||||||||
Влажность: 30%-80%; Вибрация <0.002г; <15Гц |
|||||||||||
Рабочие условия |
15° - 30°C |
||||||||||
Питание |
220В/50Гц/10А |
||||||||||
Операционная система |
Поддержка XP, WIN7, WIN8.1, WIN 10, 32/64-битные операционные системы |
||||||||||
Языки |
Русский, Английский, Китайский |
||||||||||
Размеры |
1160x800x1650мм |
1450x950x1650мм |
1600x1050x1650мм |
2000x1200x1650мм |
|||||||
Размеры упаковки |
1380x1170x1910мм |
1690x1300x2000мм |
1800x1400x2000мм |
2300x1700x2000мм |
|||||||
Вес |
650 кг |
780 кг |
1380 кг |
2000 кг |
|||||||
Техническая спецификация:
Модель |
MaxVision 1008 |
MaxVision 1210 |
MaxVision 1512 |
MaxVision 1712 |
||||||
Диапазон измерений по осям X/Y |
1000x800 мм |
1200x1000 мм |
1500x1200 мм |
1700x1200 мм |
||||||
Диапазон измерений по оси Z |
200 мм |
|||||||||
Разрешение шкал X/Y/Z |
0,5 мкм |
|||||||||
Управление |
Джойстик на пульте управления, Мышь, Автоматическое управление по программе |
|||||||||
Погрешность измерений X/Y не более |
(4+L/150) мкм |
|||||||||
Погрешность измерений Z не более |
(4,5+L/200) мкм |
|||||||||
Камера |
Цветная CCD камера высокого разрешения |
|||||||||
Оптика |
6.5X объектив с высокой разрешающей способностью |
|||||||||
Оптическое увеличение: 0.7X~4.5X; Увеличение на экране: 26X~344X (опционально 13X~1260X) |
||||||||||
Поле зрения (мм) (Диагональ * Горизонталь*Вертикаль) |
Увеличение |
0.7x |
1x |
2.0x |
3.0x |
4x |
4.5x |
|||
CCD |
11.43x9.14x6.86 |
8.00x6.40x4.80 |
4.00x3.20x2.4 |
2.67x2.13x1.60 |
2.00x1.60x1.20 |
1.78x1.42x1.07 |
||||
Программно-управляемое освещение |
Верхнее: Регулируемое 5-колец 8-секторов светодиодное кольцевое освещение |
|||||||||
Нижнее: Светодиодное параллельное освещение |
||||||||||
Верхнее коаксиальное освещение |
||||||||||
Программное обеспечение |
iMeasuring / Rational DMIS |
|||||||||
Грузоподъемность рабочего стола |
30 кг при нагрузке на стекло, 70 кг на раму |
|||||||||
Нормальные условия |
Температура: 20°C±2°C; изменение температуры: <2°C/ч |
|||||||||
Влажность: 30%-80%; Вибрация <0.002г; <15Гц |
||||||||||
Рабочие условия |
15° - 30°C |
|||||||||
Питание |
220В/50Гц/10А |
|||||||||
Операционная система |
Поддержка XP, WIN7, WIN8.1, WIN 10, 32/64-битные операционные системы |
|||||||||
Языки |
Русский, Английский, Китайский |
Стандартная поставка:
Наименование |
Наименование |
2.5D Измерительное программное обеспечение |
Пульт управления |
Нижнее светодиодное параллельное освещение |
DELL ПК |
Верхнее регулируемое 5-кольцевое 8-секционное светодиодное освещение |
Оптический калибровочный эталон |
6.5X объектив с высокой разрешающей способностью с коаксиальным освещением |
Руководство по эксплуатации |
Цветная CCD камера высокого разрешения |
Стол рабочий оператора |
Монитор 21,5", клавиатура, мышь |
|
Опциональные аксессуары:
Наименование |
Наименование |
12.5X моторизованный объектив с высокой разрешающей способностью |
Поворотный стол |
0.5X Дополнительная линза |
Кресло оператора |
2X Дополнительная линза |
Принтер |
Источник бесперебойного питания |
Контактный датчик Renishaw |
