Описание:

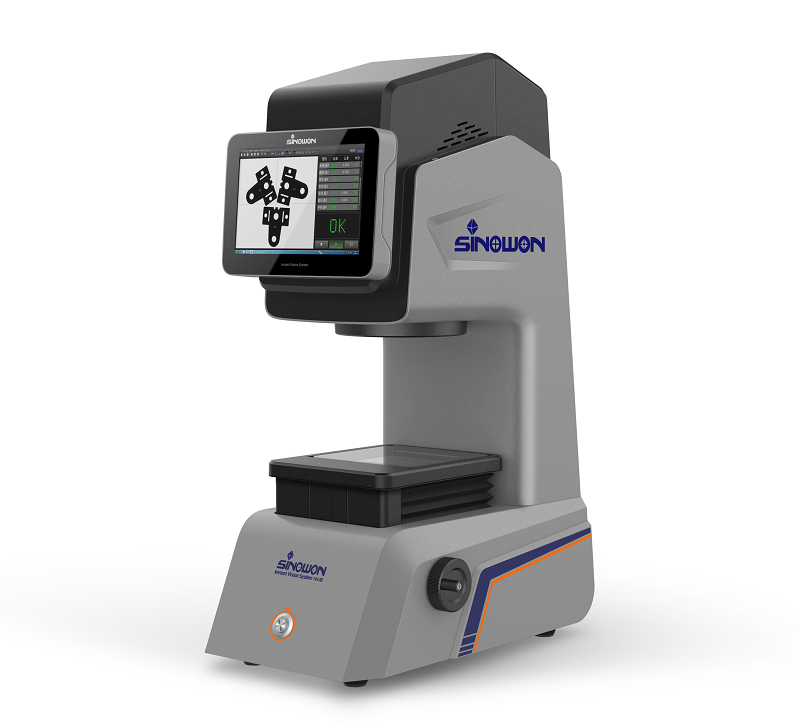

Система IVS - это современная уникальная измерительная система для мгновенных бесконтактных измерений геометрических размеров большого количества прецизионных мелких деталей, например, винтов, пружин, шестерней, подшипников, шайб, прокладок и других небольших объектов, совмещает в себе высокую точность и скорость проведения замеров
Высокая точность и превосходная повторяемость
² Большая глубина резкости, двойные телецентрические объективы с малыми искажениями, отсутствие необходимости фокусировки.
² Прецизионная точность обеспечена обнаружением и обработкой кромки на субпиксельном уровне, автоматическим удалением неоднородностей, например, заусениц измеряемых деталей и измерением по методу наименьших квадратов.
Удобное управление
² Автоопределение, автоориентация и измерение детали простым нажатием кнопки, на основе записанного образа.
Измерения группы деталей
Автоопределение группы измеряемых деталей и автоматизированные измерения.
² Для измерения нет необходимости перемещать рабочий стол, что обеспечивает высокую оперативность в работе.
² Увеличение эффективности, снижение стоимости работ, исключение ошибок оператора.
Контроль качества и статистический контроль процессов (SPC)
Автоматическое запоминание и вывод результатов измерений.
-
Техническая спецификация：
Модель
iVS-30
iVS-60
iVS-80
iVS-160
Объектив
0.3X двойной телецентрический
0.17X двойной телецентрический
0.088X двойной телецентрический
0.088X двойной телецентрический
Рабочая дистанция
110 мм
110 мм
120 мм
390 мм
Поле зрения
Ø 30(28x24) мм
Ø 60(56x50) мм
Ø116(94x76)мм
Ø229.6(146.7x110)мм
Погрешность
±2 мкм
±3 мкм
±4 мкм
±7 мкм
Повторяемость
±1 мкм
±2 мкм
±2 мкм
±5 мкм
Камера
2/3’’, 5 мп, черно-белая
Освещение
Цифровое управление с автоматизированной памятью
Телецентрическое контурное освещение зелёным LED
Кольцевое освещение белым LED
Мониторы
Встроенный 10.4’’ LCD монитор с разрешением 1920*1080
Внешний 21.5’’ LCD монитор с разрешением 1920*1080
Measuring Software
iMeasuring 2.0
Количество измерений за цикл
Максимально 99
Время измерений
Менее 5 сек. На 99 измерений
Выходные данные
Результаты измерений, отчёты, характеристики результатов («В допуске», «Не в допуске», «Ждите») и другие
Основные функции
2D измерения: точки, линии, окружности, дуги, углы, расстояния, эллипсы, прямоугольность, параллелизм, пазы, уплотнительные кольца
Вспомогательные функции
Построение пересечений, перпендикуляров, сечений и т.д.
Геометрические допуски
Допуски на размеры, форму и позиционирование (концентричность центров, прямолинейность, параллельность, круглость, профили и т.д.)
Режимы измерений
Ручной/автоматический
Статистический контроль процессов (SPC)
√
Ввод/вывод данных в CAD-формате
√
Электропитание
Переменное напряжение 100~240В, 50~60Гц
