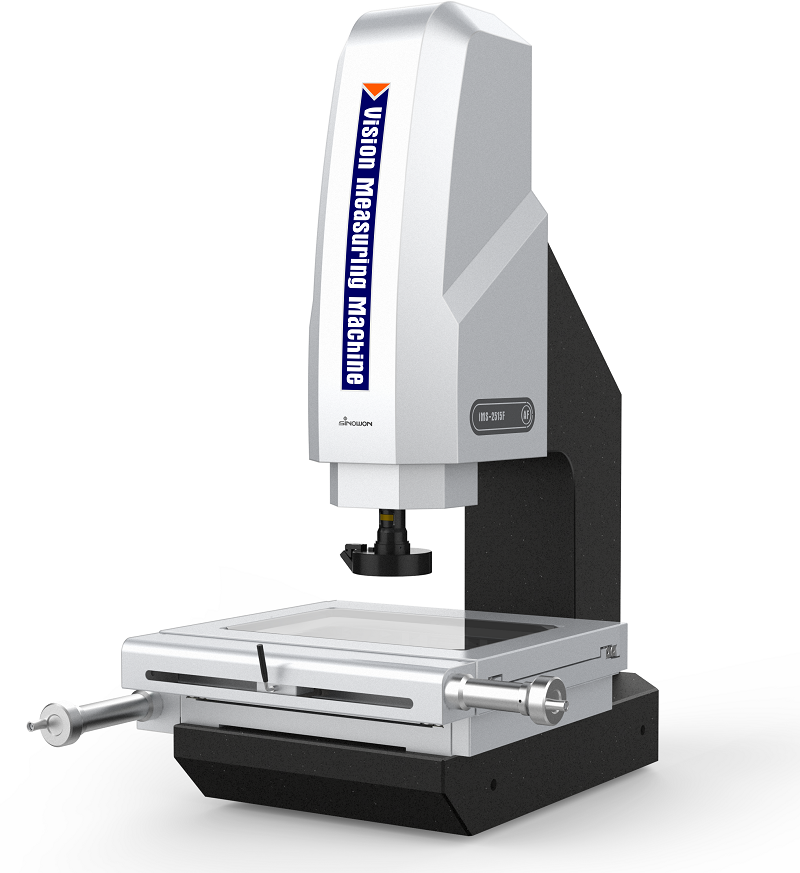

Комплектация iFocus
Описание:
l Высококачественные гранитные основание и колонна, для обеспечения высокой стабильности и точности;
l Высокоточная оптическая линейная шкала;
l Высококачественный объектив и цветная камера высокого разрешения обеспечивают четкое изображение без искажений;
l Ось Z оснащена сервомотором для автоматического измерения фокуса и устранения человеческого фактора, повышения точности измерений и стабильности;
l Функция быстрого перемещения стола;
l Программируемое верхнее 8-секционное кольцевое светодиодное освещение;
l Функциональное и простое в использовании программное обеспечение iMeasuring, позволяющее значительно повысить качество и скорость контроля;
l Автоматическое распознавание кромок и множество функций, позволяющих измерять в один простой шаг;
l Работа по программе, оператор следует указаниям на мониторе;
l Измерения во всем поле обзора;
l Лазерный позиционер, позволяет быстро и точно навести на исследуемый элемент;
l Работа с CAD моделями и обратный инжиниринг;
l Большие возможности по формированию отчета в текстовом, табличном, графическом и фотографическом вариантах;
Техническая спецификация：
Модель
iMS-2010
iMS-2515
iMS-3020
iMS-4030
iMS-5040
Диапазон измерений по осям X/Y
200x100 мм
250x150 мм
300x200 мм
400x300 мм
500x400 мм
Диапазон измерений по оси Z
200 мм
Разрешение шкал X/Y/Z
0,5 мкм
Погрешность измерений X/Y не более
(3+L/200) мкм
Погрешность измерений Z не более
(4,5+L/150) мкм
Повторяемость
2 мкм
Программно-управляемое освещение
Верхнее: Регулируемое 4-кольца 8-секторов светодиодное кольцевое освещение
Нижнее: Светодиодное параллельное освещение
Опционально: Верхнее коаксиальное освещение
Лазерный позиционер
Камера
Цветная CCD камера высокого разрешения 700TVL
Оптика
6.5X объектив с высокой разрешающей способностью
Оптическое увеличение: 0.7X~4.5X; Увеличение на экране: 26X~344X (опционально 13X~1260X)
Нормальные условия
Температура: 20°C±2°C; изменение температуры: <2°C/ч
Влажность: 30%-80%; Вибрация <0.002г; <15Гц
Рабочие условия
15° - 30°C
Грузоподъемность рабочего стола
20 кг
Стандартная поставка：
Наименование
Код
Наименование
Код
2.5D Измерительное программное обеспечение
Карта видео захвата
527-130
Нижнее светодиодное параллельное освещение
425-100
DELL ПК
581-960
Верхнее регулируемое 4-кольца 8секторов светодиодное кольцевое освещение
425-130
AV Видео кабель
581-940
Лазерный позиционер
581-330
RS232 Кабель
581-930
6.5X объектив с высокой
разрешающей способностью
421-100
Оптический калибровочный эталон
581-800
Цветная CCD камера высокого
разрешения 700TVL
484-130
Руководство по эксплуатации
Монитор 21,5", клавиатура, мышь
Стол специальный для установки машины
Опциональные аксессуары：
Наименование
Код
Наименование
Код
6.5X объектив с высокой разрешающей способностью, с
коаксиальным освещением
421-120
Поворотный стол RT 2
581-520
0.5X Дополнительная линза
423-050
Поворотный стол RT 3
581-530
2X Дополнительная линза
423-200
Ножной выключатель
581-350
Кресло оператора
Принтер
Источник бесперебойного питания
